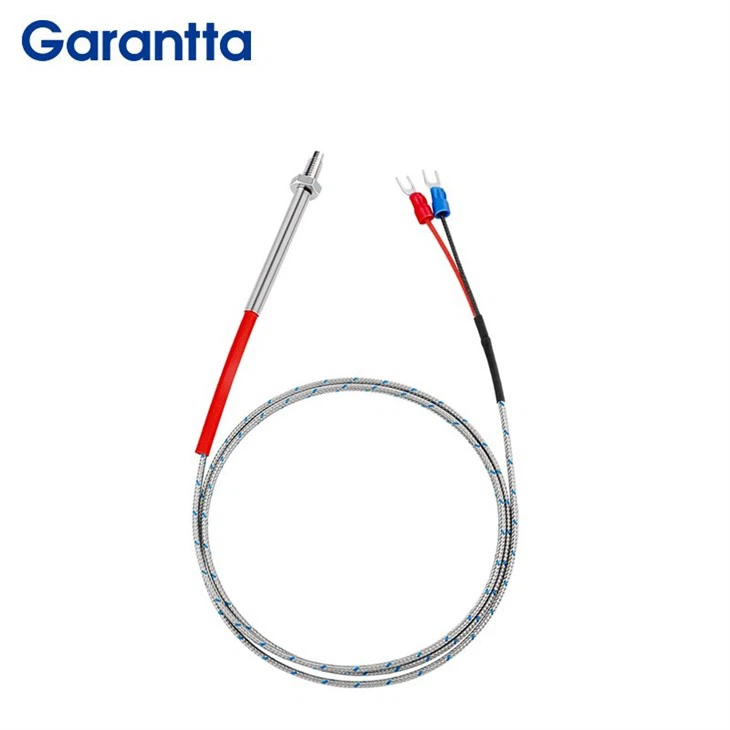

إن المزدوج الحراري من سلسلة الجوز- من النوع k عبارة عن مستشعر درجة حرارة شائع الاستخدام يتميز باستجابة حرارية سريعة ودقة عالية في قياس درجة الحرارة. إنها مناسبة لقياس درجات الحرارة المختلفة والتحكم فيها في المجال الصناعي. يتكون هيكلها من أحد طرفي السلك الحراري الملحوم معًا. يتم وضع نقطة قياس درجة الحرارة في غلاف نحاسي، ويتم استخدام خيط تثبيت نحاسي كمسبار لدرجة الحرارة. يتم تمديد الطرف الآخر مباشرة إلى الطول المطلوب كسلك لتكوين نوع الجوز - المزدوج الحراري من النوع K. ويستخدم بشكل عام لقياس درجة حرارة المواد الصلبة المعدنية الساخنة. تُستخدم المزدوجات الحرارية ذات الأسلاك المضفرة المصنوعة من الفولاذ المقاوم للصدأ بشكل شائع في سيناريوهات القياس طويلة المدى-من 0 إلى 250 درجة.
الحكم على مظهر الأقطاب الكهربائية الساخنة من سلسلة k
1. يجب أن يكون للمزدوجة الحرارية من النوع K الجديدة قطر قطب كهربائي حراري موحد ومستقيم، بدون شقوق، نتوءات، أو طبقات بينية على السطح؛ لا ينبغي أن تحتوي المزدوجات الحرارية المعدنية الثمينة على عيوب كهروحرارية هشة، ويجب ألا تكون هناك بقع ملونة خطيرة أو اسوداد بعد التنظيف.
2. جودة اللحام لطرف القياس المزدوج الحراري من النوع K- يمكن أن تؤثر على موثوقية قياس درجة الحرارة. ويشترط أن تكون أطراف القياس ملحومة بشكل محكم، ولها بريق معدني، وسطح أملس، دون تلوث أو تدهور أو احتواء خبث أو تشققات. يجب أن يكون حجم نقطة اللحام صغيرًا قدر الإمكان، وعادةً ما يكون قطر نقطة اللحام ضعف قطر القطب الكهربائي الحراري.
3. يتم إجراء فحص جودة مظهر الأقطاب الكهربائية الحرارية k بشكل عام عن طريق الفحص البصري أو المراقبة بمساعدة عدسة تكبير منخفضة. عند فحص قطر السلك المتساوي، يجب استخدام أداة قياس بدقة لا تقل عن 0.01 مم في اتجاهين رأسيين على نفس القسم.
التعليمات:
الوسم : سلسلة k الحرارية، الصين سلسلة k الحرارية المصنعين والموردين والمصنع, مستشعر عاكس ريترومستشعر الألياف الرقمية البصريةحساب قياس ستارة الضوءصورة مستشعر شعاع كهربائيمستشعر كهروضوئي 220 فولتقياس مسافة المستشعر الكهروضوئي
مواصفات النوع K-المزدوجة الحرارية
| نموذج | اسم المنتجات | مادة الأسلاك | جلد الخط |
قطر السلك (مم) |
مواصفات الأسلاك الأساسية |
طول (مم) |
علامة التخرج |
درجة حرارة التطبيق الفعلية ( درجة ) |
موصل حراري | مادة موصلة للحرارة |
حجم الموصل الحراري (مم) |
مادة الجوز | خيط | حجم الجوز | محطة الاتصال |
حجم محطة الاتصال (مم) |
مادة الربيع | حجم الربيع (القطر الخارجي * الطول مم) | معزول/غير-معزول |
| تي إس-M6-05 | نوع الجوز K-المزدوجة الحرارية | KX نيكل كروم نيكل سيليكون | الفولاذ المقاوم للصدأ مضفر | 2*3 | 7*0.2 | 500 | K | 0-250 | غلاف | النحاس المطلي بالنيكل | 4*25 | النحاس المطلي بالنيكل | M6 | 13.5*10*11*3.5 مللي متر | شوكة SV باللونين الأحمر والأزرق | 20*6.5/4.3*0.5 | فولاذ الربيع | 6*50 | غير-معزول |
| TS-M6-10 | نوع الجوز K-المزدوجة الحرارية | KX نيكل كروم نيكل سيليكون | الفولاذ المقاوم للصدأ مضفر | 2*3 | 7*0.2 | 1000 | K | 0-250 | غلاف | النحاس المطلي بالنيكل | 4*25 | النحاس المطلي بالنيكل | M6 | 13.5*10*11*3.5 مللي متر | شوكة SV باللونين الأحمر والأزرق | 20*6.5/4.3*0.5 | فولاذ الربيع | 6*50 | غير-معزول |
| TS-M6-15 | نوع الجوز K-المزدوجة الحرارية | KX نيكل كروم نيكل سيليكون | الفولاذ المقاوم للصدأ مضفر | 2*3 | 7*0.2 | 1500 | K | 0-250 | غلاف | النحاس المطلي بالنيكل | 4*25 | النحاس المطلي بالنيكل | M6 | 13.5*10*11*3.5 مللي متر | شوكة SV باللونين الأحمر والأزرق | 20*6.5/4.3*0.5 | فولاذ الربيع | 6*50 | غير-معزول |
| TS-M6-20 | نوع الجوز K-المزدوجة الحرارية | KX نيكل كروم نيكل سيليكون | الفولاذ المقاوم للصدأ مضفر | 2*3 | 7*0.2 | 2000 | K | 0-250 | غلاف | النحاس المطلي بالنيكل | 4*25 | النحاس المطلي بالنيكل | M6 | 13.5*10*11*3.5 مللي متر | شوكة SV باللونين الأحمر والأزرق | 20*6.5/4.3*0.5 | فولاذ الربيع | 6*50 | غير-معزول |
| تي آر-M6-05 | نوع الجوز K-المزدوجة الحرارية | KX نيكل كروم نيكل سيليكون | هلام السيليكا | 3 | 7*0.2 | 500 | K | 0-200 | غلاف | النحاس المطلي بالنيكل | 4*25 | النحاس المطلي بالنيكل | M6 | 13.5*10*11*3.5 مللي متر | شوكة SV باللونين الأحمر والأزرق | 20*6.5/4.3*0.5 | فولاذ الربيع | 6*50 | غير-معزول |
| تي آر-M6-10 | نوع الجوز K-المزدوجة الحرارية | KX نيكل كروم نيكل سيليكون | هلام السيليكا | 3 | 7*0.2 | 1000 | K | 0-200 | غلاف | النحاس المطلي بالنيكل | 4*25 | النحاس المطلي بالنيكل | M6 | 13.5*10*11*3.5 مللي متر | شوكة SV باللونين الأحمر والأزرق | 20*6.5/4.3*0.5 | فولاذ الربيع | 6*50 | غير-معزول |
| تي آر-M6-15 | نوع الجوز K-المزدوجة الحرارية | KX نيكل كروم نيكل سيليكون | هلام السيليكا | 3 | 7*0.2 | 1500 | K | 0-200 | غلاف | النحاس المطلي بالنيكل | 4*25 | النحاس المطلي بالنيكل | M6 | 13.5*10*11*3.5 مللي متر | شوكة SV باللونين الأحمر والأزرق | 20*6.5/4.3*0.5 | فولاذ الربيع | 6*50 | غير-معزول |
| تي آر-M6-20 | نوع الجوز K-المزدوجة الحرارية | KX نيكل كروم نيكل سيليكون | هلام السيليكا | 3 | 7*0.2 | 2000 | K | 0-200 | غلاف | النحاس المطلي بالنيكل | 4*25 | النحاس المطلي بالنيكل | M6 | 13.5*10*11*3.5 مللي متر | شوكة SV باللونين الأحمر والأزرق | 20*6.5/4.3*0.5 | فولاذ الربيع | 6*50 | غير-معزول |
