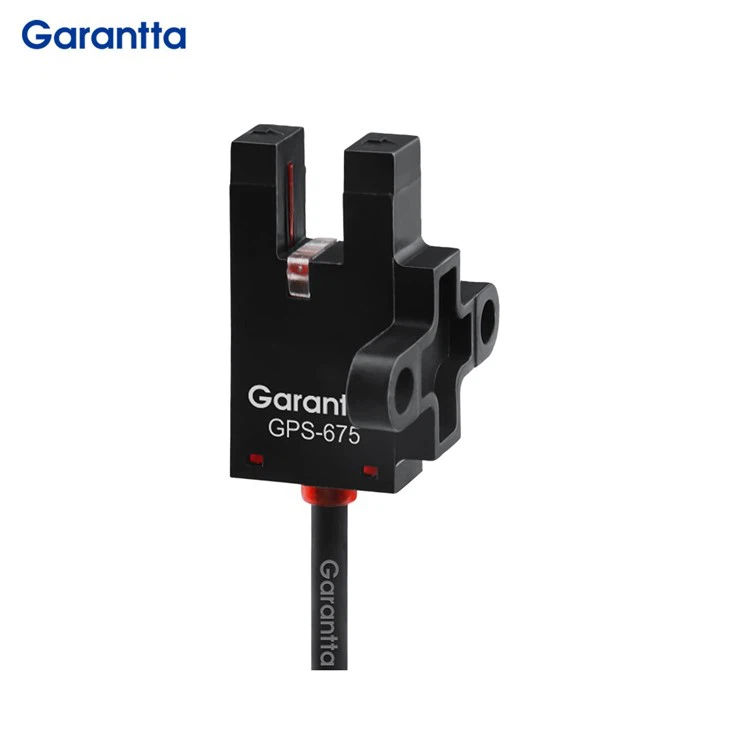

المستشعر البصري المشقوق عبارة عن منتج كهروضوئي يعمل بالأشعة تحت الحمراء-ويتكون من أنبوب باعث للأشعة تحت الحمراء وأنبوب استقبال للأشعة تحت الحمراء. يحدد عرض الفتحة قوة نموذج الاستقبال التعريفي ومسافة الإشارة المستقبلة. باستخدام الضوء كوسيط، يتم استقبال ضوء الأشعة تحت الحمراء بين الباعث والمستقبل وتحويله لاكتشاف موضع الجسم. كما أن مفتاح القرب الكهروضوئي من النوع -هو أيضًا غير متصل -، مع تقييد أقل من كائن الكشف، ودقة اكتشاف عالية، وطاقة اكتشاف عالية للأشياء الصغيرة. التطبيق واسع جدًا.
الميزات الرئيسية
- تصميم سلكي كلاسيكي عالمي-.
- مفتاح مباشر 50-100 مللي أمبير، نوع الأخدود يلبي المعايير الدولية.
- تم تجهيز وضع العمل عند حجب الضوء/التشغيل عند دخول الضوء (نوع قابل للتحويل).
- استجابة عالية السرعة- بتردد استجابة يبلغ 1 كيلو هرتز.
- مؤشر الضوء مرئي، مما يجعل من السهل تأكيد الإجراء.
- يحتوي جهد مصدر الطاقة للمستشعر البصري المشقوق على نطاق واسع من DC5-24V.
- مزود بمؤشر حجب الضوء- الذي يضيء عند دخول الضوء.
- 8 أشكال ومجموعة واسعة من الأنواع. يستخدم المعيار أسلاكًا مرنة ومضادة للالتواء-.
المزايا
- استجابة تردد عالية 10 كيلو هرتز قابلة للتخصيص-للكشف عالي الدقة-، الرائدة في الصناعة
- نطاق جهد كهربي واسع، وحماية متعددة، وأداء قوي ضد-التداخل
- مواصفات كاملة وأشكال متنوعة، وحل صعوبات التثبيت في سيناريوهات مختلفة
- مصابيح مؤشر LED واضحة وساطعة، مع-رؤية-حركات واضحة وسهلة
- سلك مثبط اللهب من مادة PVC-معتمد من RoHS-، لتحقيق الموثوقية القصوى
- سلسلة مقاومة للماء IP67 قابلة للتخصيص، مخصصة وفقًا لاحتياجاتك
تعليمات الأسلاك لجهاز الاستشعار البصري المشقوق
طريقة الأسلاك
عادةً ما تعتمد طريقة توصيل الأسلاك للمفاتيح الكهروضوئية من النوع -الفتحي الطريقتين التاليتين:
1. الأسلاك المباشرة
يمكن توصيل المفاتيح الكهروضوئية من النوع -ذات الفتحة مباشرة بمصادر الطاقة والأحمال. في هذه الحالة، نحتاج إلى توصيل أحد طرفي الحمل بالقطب الموجب لمصدر الطاقة والطرف الآخر بطرف الخرج الخاص بالمفتاح الكهروضوئي من النوع -الفتحة. وفي الوقت نفسه، قم بتوصيل الطرف السالب لمصدر الطاقة بالطرف الأرضي الخاص بالمفتاح الكهروضوئي من النوع -الفتحة. طريقة السلك مناسبة للحالات التي يكون فيها تيار الحمل صغيرًا.
2. استخدم المرحلات المتوسطة للأسلاك
إذا كان تيار الحمل مرتفعًا، نحتاج إلى استخدام مرحل وسيط لتوصيل الأسلاك. في هذه الحالة، نحتاج إلى توصيل أحد طرفي الحمل بالقطب الموجب لمصدر الطاقة والطرف الآخر بأطراف الإدخال والإخراج للمرحل المتوسط. قم بتوصيل الطرف السالب لمصدر الطاقة بالطرف الأرضي للمستشعر البصري المشقوق. بعد ذلك، قم بتوصيل طرف إخراج المرحل الوسيط بالمفتاح الكهروضوئي من النوع -الفتحة
نية الخسارتين والحقنة الواحدة مهمة
أثناء عملية الأسلاك، ينبغي اتخاذ الاحتياطات التالية:
1. تأكد من قطبية مصدر الطاقة
قبل توصيل مصدر الطاقة، من الضروري التأكد من قطبية مصدر الطاقة. عادةً، يتم توصيل القطب الموجب لمصدر الطاقة بطرف الإدخال الخاص بالمفتاح الكهروضوئي من النوع -الفتحة، ويتم توصيل القطب السالب بالطرف الأرضي. إذا تم عكس قطبية الطاقة، فقد يتسبب ذلك في حدوث خلل في المفتاح الكهروضوئي من النوع -الفتحي.
2. تأكد من أن الأسلاك آمنة
عند توصيل أسلاك المستشعر البصري المشقوق، من الضروري التأكد من أن الأسلاك ثابتة، ويوصى بتجنب استخدام براغي التلامس أو الأدوات السائبة لتثبيت الأسلاك على طرف الأسلاك الخاص بالمفتاح الكهروضوئي من النوع -الفتحي.
3. تجنب حدوث ماس كهربائي في الحمل
عند توصيل الأحمال من الضروري التأكد من عدم وجود دائرة قصر للحمل وعدم وجود دائرة قصر للحمل. يمكن أن يتسبب ذلك في زيادة التيار الكهربائي أو احتراق المفاتيح الكهروضوئية من نوع -الفتحة. لذلك، قبل توصيل الحمل، من الضروري التحقق مما إذا كان الحمل يعمل بشكل صحيح.
4. تجنب التداخل الكهرومغناطيسي
قد يؤثر التداخل الكهرومغناطيسي على تشغيل المستشعر البصري ذي الشقوق. ولذلك، عند تركيب واستخدام المفاتيح الكهروضوئية من النوع -الفتحة، فمن الضروري تجنب التداخل الكهرومغناطيسي. يوصى بتخزين نوع الفتحة في مصدر الضوء. يتم تركيب المفتاح الكهربائي بعيدًا عن مصادر التداخل الكهرومغناطيسي مثل المحركات الكهربائية ومحولات التردد
مجالات تطبيق أجهزة الاستشعار البصرية فترة زمنية محددة
يستخدم على نطاق واسع في سيور النقل، مواقف السيارات، المصاعد، آلات معالجة البلاستيك، آلات معالجة المطاط، آلات التجميع الأوتوماتيكية، آلات التعبئة والتغليف، آلات التجميع الأوتوماتيكية، آلات تصنيع أشباه الموصلات، إلخ.
الاحتياطات اللازمة لجهاز الاستشعار البصري فترة زمنية محددة
(1) أثناء عملية توصيل الأسلاك، تأكد من فصل مصدر الطاقة لتجنب خطر حدوث صدمة كهربائية.
(2) وفقًا للتعليمات والمواصفات، حدد المواد المناسبة لخطوط الطاقة والإشارة لضمان كفاءة النقل وسلامته.
(3) اتبع تسلسل الأسلاك الصحيح وتأكد من الاتصال الآمن والعزل الجيد لضمان التشغيل العادي وعمر الخدمة للمستشعر.
(4) بعد اكتمال توصيل الأسلاك، اختبر المستشعر للتأكد من أنه يعمل بشكل صحيح ويلبي متطلبات الكشف المطلوبة.
المفاهيم الخاطئة حول أسلاك المستشعر البصري المشقوق
1. توصيل الطاقة غير صحيح
إذا تم عكس أسلاك إمداد الطاقة من النوع -الفتحة الكهروضوئي، فسيؤدي ذلك إلى تعطل الرأس الكهروضوئي وعدم عمله بشكل صحيح.
2. تبديل خطأ الإدخال
إذا كان خط إدخال المفتاح متصلاً بمنفذ الإدخال الخاطئ لوحدة التحكم، فقد يؤدي ذلك إلى عدم قبول الإشارة أو استقبال الإشارة الصحيحة.
3. سلك التأريض متصل بشكل غير صحيح
إذا تم توصيل سلك التأريض بشكل غير صحيح، فقد يتسبب ذلك في حدوث أعطال أو تلف كهروضوئي من النوع -.
التعليمات
حول جارانتا
تعد شركة Garantta Sensor Technology (Garantta) شركة -عالية التقنية متخصصة في منتجات أجهزة الاستشعار. تشمل المنتجات الرئيسية سلسلة أجهزة الاستشعار الكهروضوئية، وسلسلة أجهزة استشعار الألياف البصرية، وسلسلة أجهزة استشعار درجة الحرارة، وسلسلة أجهزة استشعار القرب، وسلسلة أجهزة استشعار ستارة الضوء الآمنة، وسلسلة أجهزة استشعار القياس، وسلسلة أجهزة استشعار قياس التدفق، وسلسلة أجهزة استشعار الضغط، وأجهزة استشعار مستوى السائل، وأجهزة الاستشعار المركبة (MEMS). تُستخدم المنتجات على نطاق واسع في معدات التشغيل الآلي والمعدات الطبية والمنتجات الرقمية 3C والسيارات والأجهزة المنزلية وغيرها من المجالات. بدءًا من الملحقات الأساسية ووصولاً إلى إستراتيجية المنتج وإدارة الموردين، نحن نصر على -التصنيع عالي الجودة ونسعى لتحقيق الجودة المطلقة. نحن لسنا ملتزمين فقط بتلبية احتياجات العديد من العملاء في مجالات التصنيع والبحث والتطوير، ولكننا ملتزمون أيضًا بالتطوير المستقبلي وتزويد العملاء بمزيد من التحسينات والحلول-طويلة الأمد. بالإضافة إلى توفير منتجات وحلول ممتازة، فإننا نزود العملاء أيضًا بمعرفة صناعية أكثر ثراءً وحلول تقنية أكثر احترافية لمساعدة العملاء على تحقيق أهداف أعلى.
شركةرؤية
دع تكنولوجيا الاستشعار تفيد التصنيع والحياة
شركةمهمة
مهمة الشركة: تزويد العملاء بمنتجات استشعار وحلول تقنية عالية الجودة وموثوقة- لمساعدة العملاء على تحقيق إنجازات أعلى
1000+
سلسلة الاستشعار
10000+
عملاء
200+
عامل
2000+
المشاريع المنجزة
ابحث عن موقع مكتبنا على Google، وتحقق من رابط المنتج الذي تحتاجه، واتصل بنا، وأرسل إلينا حل متطلبات المستشعر الخاص بك
عنواننا
غرفة 1007-1008، الطابق العاشر، المبنى 7، وادي أزياء هنغدا، شارع دالانغ، منطقة لونغهوا الجديدة، شنتشن
رقم التليفون
+ 86 13530821762
البريد الإلكتروني-.
info@garantta.com
التعليمات
01. كيف يمكننا التحكم في جودة المستشعر البصري المشقوق؟
02. هل يمكننا قبول عينات مخصصة؟
03. ماذا عن القدرة الإنتاجية؟
04 . هل تتوفر OEM وODM لجهاز الاستشعار البصري ذي الشقوق؟
05. هل سيكون وقت التسليم طويلاً بالنسبة للطلب الكبير؟
06 . ما هي خدمة ضمان المستشعر البصري المشقوق؟
الوسم : أجهزة الاستشعار البصرية ذات فترة زمنية محددة، الصين الشركات المصنعة لأجهزة الاستشعار البصرية ذات فترة زمنية محددة، الموردين، المصنع, اكتب موصلات الأسلاك الحرارية kأجهزة استشعار Photomicroانعكاس انعكاس مستشعر كهروضوئي ليزرمستشعر نوع غير التدفقمستشعر كهروضوئي مثالي
مواصفات مستشعر نوع الفتحة
| نموذج | طريقة الكشف | مسافة الكشف | كشف حجم الكائن | مسافة مختلفة | طريقة الاتصال | نبن/بنب | ضوء المؤشر | يتحكم | وضع العمل | الجهد االكهربى | العمل الحالي | تحميل الحالي | الجهد المتبقي | تردد الاستجابة | دائرة الحماية | درجة الحرارة المحيطة | الرطوبة البيئية | مستوى الحماية |
| GPS-670-N-2m | من خلال-نوع الشعاع (نوع الفتحة) | 5 مم (عرض الأخدود) | فوق 2*0.8 مللي متر | أقل من 0.025 ملم | 4-مخرج سلك (طول السلك القياسي 2 متر) | نبن | الضوء الأحمر/الضوء الوارد قيد التشغيل/ضوء التعتيم مطفأ | 908 نانومتر | مفتوح عادة/مغلق عادة (خط أبيض مفتوح عادة/خط أسود مغلق عادة) | أقل من 5-30VDC | أقل من 8 مللي أمبير | أقل من 100 مللي أمبير | أقل من 1V | فوق 1 كيلو هرتز | حماية عكس قطبية الإخراج، حماية قطبية عكسية لإمدادات الطاقة، امتصاص التيار، حماية ماس كهربائى | -25-70 درجة | 35% ~ 95% ر | IP50 IEC60529 |
| نظام تحديد المواقع-670-P-2m | من خلال-نوع الشعاع (نوع الفتحة) | 5 مم (عرض الأخدود) | فوق 2*0.8 مللي متر | أقل من 0.025 ملم | 4-مخرج سلك (طول السلك القياسي 2 متر) | بنب | الضوء الأحمر/الضوء الوارد قيد التشغيل/ضوء التعتيم مطفأ | 908 نانومتر | مفتوح عادة/مغلق عادة (خط أبيض مفتوح عادة/خط أسود مغلق عادة) | أقل من 5-30VDC | أقل من 8 مللي أمبير | أقل من 100 مللي أمبير | أقل من 1V | فوق 1 كيلو هرتز | 35% ~ 95% ر | IP50 IEC60529 | ||
| GPS-671-N-2m | من خلال-نوع الشعاع (نوع الفتحة) | 5 مم (عرض الأخدود) | فوق 2*0.8 مللي متر | أقل من 0.025 ملم | 4-مخرج سلك (طول السلك القياسي 2 متر) | نبن | الضوء الأحمر/الضوء الوارد قيد التشغيل/ضوء التعتيم مطفأ | 908 نانومتر | مفتوح عادة/مغلق عادة (خط أبيض مفتوح عادة/خط أسود مغلق عادة) | أقل من 5-30VDC | أقل من 8 مللي أمبير | أقل من 100 مللي أمبير | أقل من 1V | فوق 1 كيلو هرتز | 35% ~ 95% ر | IP50 IEC60529 | ||
| نظام تحديد المواقع-671-P-2m | من خلال-نوع الشعاع (نوع الفتحة) | 5 مم (عرض الأخدود) | فوق 2*0.8 مللي متر | أقل من 0.025 ملم | 4-مخرج سلك (طول السلك القياسي 2 متر) | بنب | الضوء الأحمر/الضوء الوارد قيد التشغيل/ضوء التعتيم مطفأ | 908 نانومتر | مفتوح عادة/مغلق عادة (خط أبيض مفتوح عادة/خط أسود مغلق عادة) | أقل من 5-30VDC | أقل من 8 مللي أمبير | أقل من 100 مللي أمبير | أقل من 1V | فوق 1 كيلو هرتز | 35% ~ 95% ر | IP50 IEC60529 | ||
| GPS-672-N-2m | من خلال-نوع الشعاع (نوع الفتحة) | 5 مم (عرض الأخدود) | فوق 2*0.8 مللي متر | أقل من 0.025 ملم | 4-مخرج سلك (طول السلك القياسي 2 متر) | نبن | الضوء الأحمر/الضوء الوارد قيد التشغيل/ضوء التعتيم مطفأ | 908 نانومتر | مفتوح عادة/مغلق عادة (خط أبيض مفتوح عادة/خط أسود مغلق عادة) | أقل من 5-30VDC | أقل من 8 مللي أمبير | أقل من 100 مللي أمبير | أقل من 1V | فوق 1 كيلو هرتز | 35% ~ 95% ر | IP50 IEC60529 | ||
| نظام تحديد المواقع-672-P-2m | من خلال-نوع الشعاع (نوع الفتحة) | 5 مم (عرض الأخدود) | فوق 2*0.8 مللي متر | أقل من 0.025 ملم | 4-مخرج سلك (طول السلك القياسي 2 متر) | بنب | الضوء الأحمر/الضوء الوارد قيد التشغيل/ضوء التعتيم مطفأ | 908 نانومتر | مفتوح عادة/مغلق عادة (خط أبيض مفتوح عادة/خط أسود مغلق عادة) | أقل من 5-30VDC | أقل من 8 مللي أمبير | أقل من 100 مللي أمبير | أقل من 1V | فوق 1 كيلو هرتز | 35% ~ 95% ر | IP50 IEC60529 | ||
| GPS-673-N-2m | من خلال-نوع الشعاع (نوع الفتحة) | 5 مم (عرض الأخدود) | فوق 2*0.8 مللي متر | أقل من 0.025 ملم | 4-مخرج سلك (طول السلك القياسي 2 متر) | نبن | الضوء الأحمر/الضوء الوارد قيد التشغيل/ضوء التعتيم مطفأ | 908 نانومتر | مفتوح عادة/مغلق عادة (خط أبيض مفتوح عادة/خط أسود مغلق عادة) | أقل من 5-30VDC | أقل من 8 مللي أمبير | أقل من 100 مللي أمبير | أقل من 1V | فوق 1 كيلو هرتز | 35% ~ 95% ر | IP50 IEC60529 | ||
| نظام تحديد المواقع-673-P-2m | من خلال-نوع الشعاع (نوع الفتحة) | 5 مم (عرض الأخدود) | فوق 2*0.8 مللي متر | أقل من 0.025 ملم | 4-مخرج سلك (طول السلك القياسي 2 متر) | بنب | الضوء الأحمر/الضوء الوارد قيد التشغيل/ضوء التعتيم مطفأ | 908 نانومتر | مفتوح عادة/مغلق عادة (خط أبيض مفتوح عادة/خط أسود مغلق عادة) | أقل من 5-30VDC | أقل من 8 مللي أمبير | أقل من 100 مللي أمبير | أقل من 1V | فوق 1 كيلو هرتز | 35% ~ 95% ر | IP50 IEC60529 | ||
| GPS-674-N-2m | من خلال-نوع الشعاع (نوع الفتحة) | 5 مم (عرض الأخدود) | فوق 2*0.8 مللي متر | أقل من 0.025 ملم | 4-مخرج سلك (طول السلك القياسي 2 متر) | نبن | الضوء الأحمر/الضوء الوارد قيد التشغيل/ضوء التعتيم مطفأ | 908 نانومتر | مفتوح عادة/مغلق عادة (خط أبيض مفتوح عادة/خط أسود مغلق عادة) | أقل من 5-30VDC | أقل من 8 مللي أمبير | أقل من 100 مللي أمبير | أقل من 1V | فوق 1 كيلو هرتز | 35% ~ 95% ر | IP50 IEC60529 | ||
| نظام تحديد المواقع-674-P-2m | من خلال-نوع الشعاع (نوع الفتحة) | 5 مم (عرض الأخدود) | فوق 2*0.8 مللي متر | أقل من 0.025 ملم | 4-مخرج سلك (طول السلك القياسي 2 متر) | بنب | الضوء الأحمر/الضوء الوارد قيد التشغيل/ضوء التعتيم مطفأ | 908 نانومتر | مفتوح عادة/مغلق عادة (خط أبيض مفتوح عادة/خط أسود مغلق عادة) | أقل من 5-30VDC | أقل من 8 مللي أمبير | أقل من 100 مللي أمبير | أقل من 1V | فوق 1 كيلو هرتز | 35% ~ 95% ر | IP50 IEC60529 | ||
| GPS-675-N-2m | من خلال-نوع الشعاع (نوع الفتحة) | 5 مم (عرض الأخدود) | فوق 2*0.8 مللي متر | أقل من 0.025 ملم | 4-مخرج سلك (طول السلك القياسي 2 متر) | نبن | الضوء الأحمر/الضوء الوارد قيد التشغيل/ضوء التعتيم مطفأ | 908 نانومتر | مفتوح عادة/مغلق عادة (خط أبيض مفتوح عادة/خط أسود مغلق عادة) | أقل من 5-30VDC | أقل من 8 مللي أمبير | أقل من 100 مللي أمبير | أقل من 1V | فوق 1 كيلو هرتز | 35% ~ 95% ر | IP50 IEC60529 | ||
| نظام تحديد المواقع-675-P-2m | من خلال-نوع الشعاع (نوع الفتحة) | 5 مم (عرض الأخدود) | فوق 2*0.8 مللي متر | أقل من 0.025 ملم | 4-مخرج سلك (طول السلك القياسي 2 متر) | بنب | الضوء الأحمر/الضوء الوارد قيد التشغيل/ضوء التعتيم مطفأ | 908 نانومتر | مفتوح عادة/مغلق عادة (خط أبيض مفتوح عادة/خط أسود مغلق عادة) | أقل من 5-30VDC | أقل من 8 مللي أمبير | أقل من 100 مللي أمبير | أقل من 1V | فوق 1 كيلو هرتز | 35% ~ 95% ر | IP50 IEC60529 | ||
| GPS-676-N-2m | من خلال-نوع الشعاع (نوع الفتحة) | 5 مم (عرض الأخدود) | فوق 2*0.8 مللي متر | أقل من 0.025 ملم | 4-مخرج سلك (طول السلك القياسي 2 متر) | نبن | الضوء الأحمر/الضوء الوارد قيد التشغيل/ضوء التعتيم مطفأ | 908 نانومتر | مفتوح عادة/مغلق عادة (خط أبيض مفتوح عادة/خط أسود مغلق عادة) | أقل من 5-30VDC | أقل من 8 مللي أمبير | أقل من 100 مللي أمبير | أقل من 1V | فوق 1 كيلو هرتز | 35% ~ 95% ر | IP50 IEC60529 | ||
| نظام تحديد المواقع-676-P-2m | من خلال-نوع الشعاع (نوع الفتحة) | 5 مم (عرض الأخدود) | فوق 2*0.8 مللي متر | أقل من 0.025 ملم | 4-مخرج سلك (طول السلك القياسي 2 متر) | بنب | الضوء الأحمر/الضوء الوارد قيد التشغيل/ضوء التعتيم مطفأ | 908 نانومتر | مفتوح عادة/مغلق عادة (خط أبيض مفتوح عادة/خط أسود مغلق عادة) | أقل من 5-30VDC | أقل من 8 مللي أمبير | أقل من 100 مللي أمبير | أقل من 1V | فوق 1 كيلو هرتز | 35% ~ 95% ر | IP50 IEC60529 | ||
| GPS-677-N-2m | من خلال-نوع الشعاع (نوع الفتحة) | 5 مم (عرض الأخدود) | فوق 2*0.8 مللي متر | أقل من 0.025 ملم | 4-مخرج سلك (طول السلك القياسي 2 متر) | نبن | الضوء الأحمر/الضوء الوارد قيد التشغيل/ضوء التعتيم مطفأ | 908 نانومتر | مفتوح عادة/مغلق عادة (خط أبيض مفتوح عادة/خط أسود مغلق عادة) | أقل من 5-30VDC | أقل من 8 مللي أمبير | أقل من 100 مللي أمبير | أقل من 1V | فوق 1 كيلو هرتز | 35% ~ 95% ر | IP50 IEC60529 | ||
| نظام تحديد المواقع-677-P-2m | من خلال-نوع الشعاع (نوع الفتحة) | 5 مم (عرض الأخدود) | فوق 2*0.8 مللي متر | أقل من 0.025 ملم | 4-مخرج سلك (طول السلك القياسي 2 متر) | بنب | الضوء الأحمر/الضوء الوارد قيد التشغيل/ضوء التعتيم مطفأ | 908 نانومتر | مفتوح عادة/مغلق عادة (خط أبيض مفتوح عادة/خط أسود مغلق عادة) | أقل من 5-30VDC | أقل من 8 مللي أمبير | أقل من 100 مللي أمبير | أقل من 1V | فوق 1 كيلو هرتز | 35% ~ 95% ر | IP50 IEC60529 |
