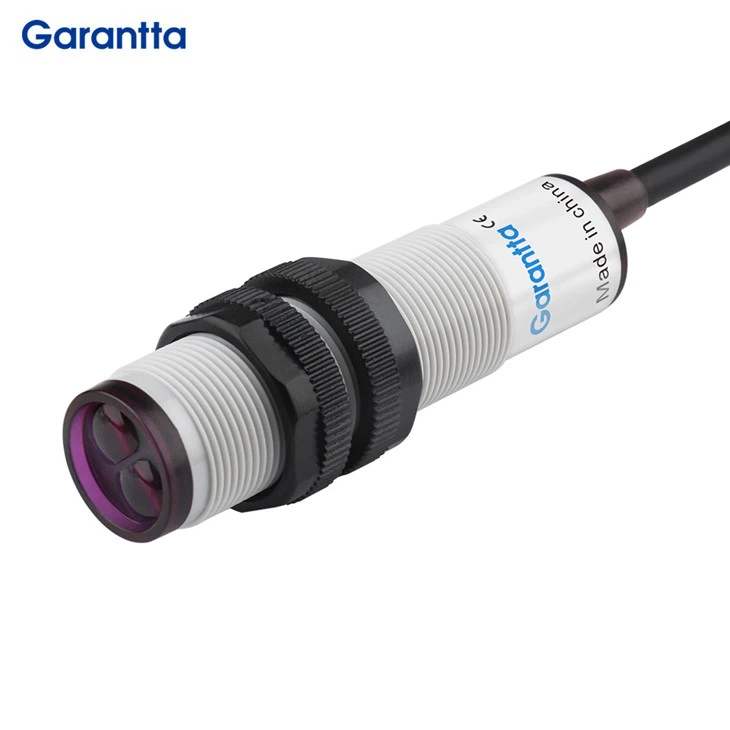

يعد مستشعر Garantta M18 Optical Diffuse Sensor سهل الاستخدام وسهل الإعداد. يسمح المقبض الكبير والمتين بإجراء تعديلات سهلة أثناء التثبيت، بينما يوفر مصباح LED الأحمر الساطع عالي الطاقة -رؤية واضحة لمحاذاة المحور البصري، حتى على المسافات الطويلة. كما يوفر مؤشر حالة LED الخاص بالمستشعر رؤية ممتازة مع زاوية رؤية واسعة ونطاق رؤية طويل.
يتميز مستشعر الانتشار البصري M18 بمقاومته لتداخل الضوء ويعمل دون اتصال جسدي، مما يمنع التآكل الميكانيكي. إن وقت الاستجابة السريع ودقة التحكم العالية تجعله الخيار المفضل للمهندسين الكهربائيين. يستخدم على نطاق واسع في آلات التعبئة والتغليف، مكابس الطباعة، آلات النسيج، وأكثر من ذلك، يتم استخدامه لوظائف مثل كشف الحد، عكس الاتجاه، التزامن، قياس السرعة، وتطبيقات التحكم الأخرى.
ميزات جهاز الاستشعار البصري المنتشر M18
1. اعتماد تصميم IC خاص،-مدمج في مكبر الصوت
2. وظيفة البدء المؤجل لمنع التشغيل الخاطئ عند تشغيل الطاقة-.
3. مرشح رقمي مدمج-، يعمل بشكل موثوق في البيئات القاسية
4. وظيفة التشخيص الذاتي لضوء المؤشر المزدوج، حساسية قابلة للتعديل
5. غلاف من البوليستر الحراري ذو الزاوية اليمنى-، وعدسة ملولبة مقاس 18 مم، سهلة التركيب
6. حماية الاتصال العكسي للطاقة ، حماية الاتصال العكسي للإخراج ، حماية الحمل الزائد للإخراج ، وظيفة تحويل الوضع
تطبيقات جهاز الاستشعار المنتشر البصري M18
1. فحص الأشياء على خطوط الإنتاج أو السيور الناقلة:
يمكن لأجهزة الاستشعار الكهروضوئية اكتشاف حجم العناصر لتحديد الأخطاء أو الأجزاء المفقودة أو المشكلات مثل أغطية الزجاجات المنحرفة. يتم استخدامها على نطاق واسع في الصناعات الغذائية والأدوية والتعبئة والتغليف.
2. عد العناصر الصغيرة:
في بيئات الإنتاج، قد تسقط العناصر الصغيرة من سيور النقل الاهتزازية إلى أنظمة التعبئة والتغليف أو الأكياس. يمكن لأجهزة الاستشعار الكهروضوئية حساب هذه العناصر بدقة.
3. المسح الضوئي الملون في الطباعة والتغليف:
من خلال المسح تحت الضوء الأحمر والأخضر والأزرق، يتم استخدام أجهزة الاستشعار الكهروضوئية في عمليات مختلفة داخل صناعة الطباعة والتغليف.
4. مراقبة المناطق الأكبر بالشبك:
تستخدم أنظمة الشبكات عوارض متوازية لتغطية منطقة{{0}ثنائية الأبعاد، مما يلغي الحاجة إلى أجهزة استشعار متعددة ويوفر مراقبة فعالة وكبيرة{{1}للمنطقة.
5. التثليث لقياس الدقة:
باستخدام أجهزة استشعار متعددة، يقارن التثليث أشعة الليزر المنعكسة لتحديد الموقع والمسافة بدقة. وهذا مفيد في أنظمة التصنيع وتطبيقات النقل الآلي.
6. الخدمات اللوجستية ومناولة المواد:
تعتمد المستودعات الآلية المجهزة بأجهزة التقاط أو مركبات آلية على أجهزة الاستشعار الكهروضوئية لاكتشاف المواقع والأشياء لضمان عمليات آمنة وفعالة.
7. أنظمة الأبواب الأوتوماتيكية:
في المباني أو وسائل النقل العام، تكتشف أجهزة الاستشعار الكهروضوئية وجود شخص ما بالقرب من الباب، مما يتيح الفتح والإغلاق التلقائي.
بيئة التطبيق
يتمتع المستشعر الكهروضوئي الأسطواني M18 بسرعة استجابة سريعة، ويمكنه تحقيق قياس عدم التلامس-، كما يتمتع بدقة عالية ودقة عالية وموثوقية جيدة. بالإضافة إلى ذلك، يتميز المستشعر الكهروضوئي بمزايا الحجم الصغير والوزن الخفيف والاستهلاك المنخفض للطاقة والتكامل السهل. يتم استخدامه على نطاق واسع في مجال الطيران والاتصالات والمنزل الذكي والنقل الذكي والأمن وإضاءة LED ولعب الأطفال والكشف والتحكم في الأتمتة الصناعية وغيرها من المجالات.
التعليمات
س: كيف يمكن تجنب الاكتشاف الكاذب لكائنات الخلفية خارج مسافة الكشف عن طريق أجهزة الاستشعار الكهروضوئية الانعكاسية المنتشرة أثناء التشغيل؟
أولاً، تحقق مما إذا كان كائن الخلفية الذي تم اكتشافه عن طريق الخطأ يتمتع بخاصية "انعكاس السطوع العالي". -يمكن أن تتداخل كائنات الخلفية العاكسة ذات السطوع العالي مع الانعكاس المنتشر للعمل الكهروضوئي، مما يعطي ضوءًا منعكسًا غير صحيح ويجعل المستشعر يعطي استشعارًا خاطئًا. بالإضافة إلى ذلك،-كائنات الخلفية العاكسة ذات السطوع العالي تتمتع بدرجة معينة من التداخل مع الإلكترونيات الضوئية الانعكاسية المنتشرة والإلكترونيات الضوئية التي تعمل على قمع الخلفية.
س: المشاكل والحلول الشائعة لأجهزة الاستشعار الكهروضوئية
المشاكل والحلول الشائعة لأجهزة الاستشعار الكهروضوئية
قد تواجه أجهزة الاستشعار الإلكترونية الضوئية مشاكل مختلفة أثناء الاستخدام. فيما يلي بعض المشكلات الشائعة وحلولها:
1,لم يتم ضبط المستشعر على الموضع الصحيح
مظهر المشكلة: المستشعر غير حساس، والإشارة متقطعة.
● الحل:
1. قم بتقليل المسافة بين الجسم المُقاس والمستشعر، وتحقق مما إذا كانت الإشارة مستقرة.
إذا لم يكن من الممكن تغيير موضع تركيب المستشعر، فحاول استبداله بمستشعر ذي نطاق واسع.
2, جهاز الاستشعار تالف
مظهر المشكلة: لا يحتوي المستشعر على إشارة.
● الحل:
1. لاحظ ما إذا كان المستشعر تالفًا، بما في ذلك الغلاف الخارجي والمكونات الداخلية.
2. تحقق مما إذا كان سلك المستشعر تالفًا أو مكسورًا.
3,إشارة ضعيفة عند نهاية انبعاث مصدر الضوء
مظهر المشكلة: الجهد الكهربي أقل من جهد التشغيل المقدر للمستشعر، مما يؤدي إلى ضعف خرج الضوء من الطرف الباعث للمستشعر.
● الحل:
1. استخدم مقياسًا متعددًا لقياس مستوى الجهد، مما يضمن أن الجهد مستقر ويلبي متطلبات المستشعر
2. تحقق مما إذا كانت الإشارة وخطوط الطاقة مفكوكة أو بها اتصال ضعيف.
4,موصلات فضفاضة أو إدخال غير صحيح للدبابيس
مظهر المشكلة: يؤدي الاتصال الضعيف إلى نقل إشارة غير مستقر.
● الحل:
1. لاحظ ما إذا كان المفصل مفككًا واسحبه برفق بيدك للتحقق مما إذا كان آمنًا.
2. تحقق مما إذا كانت دبابيس المقابس الذكرية والأنثوية في مكانها الصحيح لضمان الاتصال الجيد.
5,خط ماس كهربائى
مظهر المشكلة: ماس كهربائي داخلي في الدائرة مما يؤدي إلى عطل الحساس.
● الحل:
1. استخدم مقياسًا متعددًا لقياس ما إذا كانت الدائرة موصلة والتحقق من وجود أي دوائر قصيرة.
2. قم بهز الدائرة بلطف أثناء القياس لمنع أخطاء القياس الناجمة عن سوء الاتصال.
6,تدخل مصدر الضوء الخارجي
مظهر المشكلة: تسبب مصادر الضوء الخارجية إشارات ضعيفة أو غير طبيعية.
● الحل:
1. قم بتغطية مصدر الضوء الخارجي فوق المستشعر أو استخدم درعًا ضوئيًا.
إذا تم تحديد أن مصدر الضوء الخارجي هو مصدر التداخل، فيمكن تركيب غطاء حماية حول المستشعر.
7, اكتشاف مشاكل الكائنات
مظهر المشكلة: حجم أو سرعة أو موضع الجسم الذي يتم قياسه غير مناسب، مما يؤدي إلى خلل في المستشعر.
● الحل:
1. تأكد من أن حجم الكائن الذي يتم اختباره أكبر من كائن الكشف القياسي أو الحد الأدنى لكائن الكشف.
يجب أن تكون سرعة مرور الكائن الذي تم اختباره أبطأ من سرعة استجابة المستشعر.
3. يجب اكتشاف الكائن الذي تم اختباره ضمن نطاق الكشف المستقر للمستشعر.
8,التدخل البيئي
مظهر المشكلة: بيئة الموقع- مليئة بالغبار، وتتجاوز شدة الضوء النطاق المقدر، مما يؤدي إلى انخفاض أداء المستشعر.
● الحل:
1. قم بتنظيف سطح مسبار المستشعر بانتظام لمنع تراكم الغبار.
2. اضبط شدة الضوء للتأكد من أنها ضمن النطاق المقدر.
3. قم بتثبيت غطاء حماية حول المسبار لمنع التداخل الكهربائي.
9,خطأ في الأسلاك أو التكوين
مظهر المشكلة: أسلاك غير صحيحة أو تكوين غير صحيح، مما يؤدي إلى عدم عمل المستشعر بشكل صحيح.
● الحل:
1. تحقق مما إذا كانت الأسلاك صحيحة، بما في ذلك أسلاك الإشارة وأسلاك الطاقة وأسلاك التأريض.
2. تحقق من معلمات تكوين المستشعر للتأكد من مطابقتها لسيناريو التطبيق الفعلي.
باختصار، قد تواجه أجهزة الاستشعار الكهروضوئية مشاكل مختلفة أثناء الاستخدام، ولكن طالما تم اتخاذ الحلول المقابلة بناءً على مشكلات محددة، يمكن ضمان التشغيل المستقر والفعال للمستشعر. وفي الوقت نفسه، تعد الصيانة والصيانة المنتظمة أيضًا من التدابير المهمة لإطالة عمر خدمة أجهزة الاستشعار وتحسين أدائها.
